HY-R1008 全自動變壓器五繞組繞線一體機設備相關參數

1，設備運行條件：電源220V，50Hz；氣源5Kg以上；

2設備操作員數量：1 人；

3一個工作循環約35-40秒；（產能依實際運行為準）

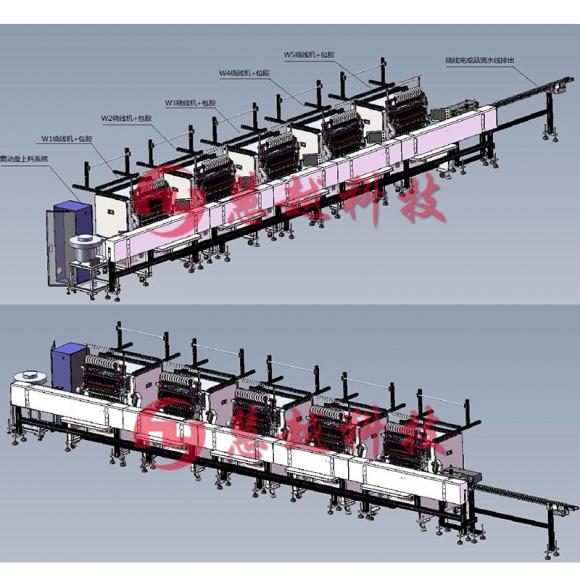

HY-R1008 全自動變壓器五繞組繞線一體機設備運行工藝流程

1人工將空骨架放入震動盤→

2震動盤送料機構將骨架上到搬運機構1→

3搬運機構1將空骨架送入繞線機→

4繞線機--繞線+包膠帶→（依次五臺機）

5搬運機構2將繞線完成品從繞線機搬運到焊錫機→

6焊錫機--上料→上松香→1次側浸錫→2次側浸錫→導通測試（不良品排出）

7下一循環。

機器特點說明

1.本系列機器關鍵零部件全部采用日本進口，可靠性強，耐用度高，大大增長機器使用壽命。

2.外觀設計新穎，結構簡單，剛性強，操作簡單，維護保養方便。

3.編程采用電腦或觸摸屏，可自由選擇，中文顯示易于理解。

4.獨特的快速接頭夾具設計，減小換型時間。

5.獨特的骨架檢測裝置，防止上料不到位或插反而斷針。

6.每臺機器可以單獨操作，又可聯線連動，方便小批量換型號。

7.密碼保護功能，防止非相關人員修改程序
